विशेष विवरण
काटने की गति: 0-30000 मिमी / मिनट
ग्राफिक प्रारूप समर्थित: एआई, बीएमपी, डीएसटी, डीडब्ल्यूजी, डीएक्सएफ, डीएक्सपी, एलएएस, पीएलटी, अन्य
आवेदन: लेजर काटना
स्थितिः नई
काटने की मोटाई: 6 मिमी
सीएनसी या नहीं: हाँ
कूलिंग मोड: एयर कूलिंग
नियंत्रण सॉफ्टवेयर: FSCUT2000, Chutian विशेष काटने सॉफ्टवेयर
उत्पत्ति के प्लेस: चीन (मुख्यभूमि)
प्रमाणन: सीसीसी, आईएसओ
बिक्री के बाद सेवा प्रदान की: विदेशी सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स
अनुप्रयोग फ़ील्ड

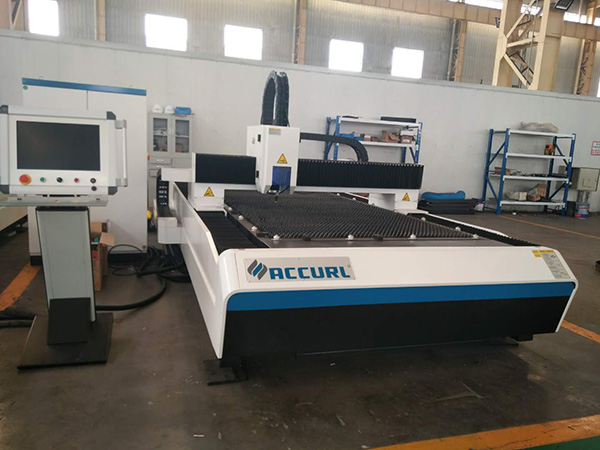

मशीन सबसे परिष्कृत आईपीजी / एसपीआई लेजर को गोद लेती है, हमारी कंपनी और उच्च शक्ति वेल्डिंग बॉडी द्वारा डिजाइन किए गए गैन्ट्री सीएनसी मशीन के संयोजन से, बड़े सीएनसी मिलिंग मशीन द्वारा उच्च तापमान annealing और सटीक मशीनिंग के बाद। इसमें सटीक गेंद शिकंजा, रैखिक गाइड ड्राइव रन के साथ अच्छी कठोरता और स्थिरता है। यह मुख्य रूप से उच्च गति और उच्च परिशुद्धता में 8 मिमी से नीचे शीट धातु काटने के लिए है। फाइबर लेजर के कई फायदे हैं, जैसे उच्च बीम गुणवत्ता, उच्च चमक, उच्च रूपांतरण दर, रखरखाव-मुक्त, कम लागत और छोटे आकार का स्थिर और विश्वसनीय संचालन, आदि। एयर-असिस्टेड कटिंग लेजर काटने का सबसे उन्नत स्तर है। , जो विशेष रूप से स्टेनलेस स्टील, दफ़्ती स्टील परिशुद्धता काटने के लिए उपयुक्त है। यह धातु उत्पादों, हार्डवेयर, सटीक मशीनरी, ऑटो पार्ट्स, चश्मा, गहने, नेमप्लेट, इलेक्ट्रॉनिक्स, खिलौने, विज्ञापन और अन्य उद्योगों में व्यापक रूप से उपयोग किया जाता है।
मशीन के लिए विवरण:
1. उत्पाद योजना और संरचना
फाइबर लेजर काटने की मशीन फाइबर लेजर, काटने के सिर, नियंत्रण प्रणाली, शीतलन प्रणाली, मशीन इकाई, निकास degusting प्रणाली आदि से बना है।
2. उत्पाद प्रदर्शन
व्यापक रूप से शीट धातु को काटने में उपयोग किया जाता है, जैसे कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात और अन्य धातु सामग्री। इसके अलावा, हम विभिन्न आकृतियों और भागों के आकार को संसाधित कर सकते हैं; सभी प्रकार के पाठ, लोगो और पैटर्न को काटना।
काटने रेंज: बोर्ड 3000 मिमी * 1500 मिमी,
कार्बन स्टील को काटने की मोटाई: 0.2 मिमी - 6 मिमी
काटने की चौड़ाई: 0.08-0.15 मिमी
मशीन एक्स, वाई, जेड अक्ष यात्रा 3000 मिमी * 1500 मिमी * 100 मिमी
पोजिशनिंग सटीकता: ± 0.05 मिमी / 1000 मिमी
दोहराएँ स्थिति सटीकता: mm 0.03 मिमी / 1000 मिमी
मानक मशीन निष्क्रिय गति: 30 मी / मिनट
अधिकतम निष्क्रिय गति: 50 मीटर / मिनट
1mm मोटी बोर्ड O2 अधिकतम काटने गति:
(IPG-1000 लेजर) 10 मी / मिनट
(एसपीआई-सीडब्ल्यू -1500 लेजर) 15 मीटर / मिनट
अधिकतम काटने गहराई:
कार्बन स्टील (O2) 7 मिमी
स्टेनलेस स्टील (N2) 3.5 ~ 4 मिमी
स्टेनलेस स्टील (O2) 6 मिमी
3. उत्पाद प्रणाली की सूची:
लेज़र
महीन लेजर: 1000W (एसपीआई वैकल्पिक)
बाहरी ऑप्टिकल पथ और काटने सिर
लेजर काटने सिर उच्च, सटीक स्वचालित काटने सिर
कैपेसिटिव सेंसर BCS100, स्वचालित अनुसरण
फोकसिंग लेंस 25.4 F = 100
मेजबान मशीन
मशीन मंच और सामान 3000 मिमी * 1500 मिमी काटने सिर
एक्स अक्ष गेंद पेंच 4010 उच्च गति पेंच; 35 म्यूट रेल; तैवान ह्वाइन
रोलिंग गाइड का वाई अक्ष 5050 हाई-स्पीड पेंच; 45 म्यूट रेल; तैवान ह्वाइन
प्लेनेटरी रिड्यूसर वीआरबी 140, जापान SHIMPO
असर जापान, एन.एस.के.
धूल कवर क़िंगदाओ, हेमा
खींचें श्रृंखला PKK, चीन
